安徽大江水泥股份有限公司

4500T/D孰料生產線智能化改造項目

一、項目概述

   安徽大江水泥有限公司（以下簡稱： 安徽大江），現有日產水泥熟料2500噸、4500噸生產線各一條。隨著競爭日益激烈，生產線無論在產能、能耗、質量上都有較大的缺陷。

   近年來，人員成本上升、人員流失加劇。特別是2017年，有多名中控操作工和現場崗位工離職，造成崗位人員缺乏，影響生產。為此，廠方提出了提升企業層次的改造要求。

   經廠方與我司多次技術交流和探討，形成了以我司自主研發的AIC智能控制系統為核心的智能化改造方案。方案于2018年2月啟動，至當年5月初調試完成。

二、系統升級前，生產存在的主要問題

1、巡檢工、崗位工、操作工等人員緊缺；

2、分解爐溫度控制波動較大；

3、能耗較高；

4、操作人員監控、操作的參數多，強度大，難免造成工藝事故、產品質量不穩定；

三、系統升級方案

1、增加AIC（先進控制系統）；

2、增加136個視頻攝像頭；

3、兩條生產線操作畫面整合；

4、堆取料機無人值守；

5、DCS系統整合，包括水泥線、脫硫脫硝、堆取料機等；

6、增加生產管理系統；

7、全廠網絡融合；

四、系統升級后效果

 4.1、中控崗位合并

 由于人員流失，必須縮減中控室操作崗位，所以將原來分散的兩條生產線、脫硫脫銷DCS整合，采用大屏幕監視器，升級、合并 操作站，崗位觀察的信息更多，操作也更方便，中控原5個崗位減少至4個。

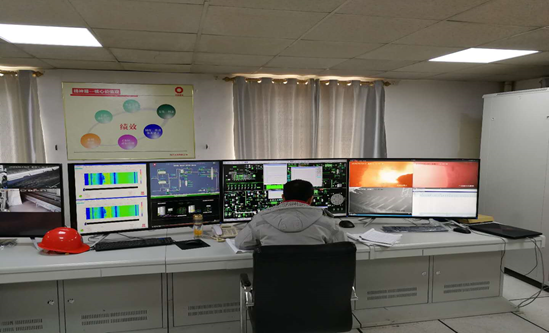

 加入了AIC系統控制后，大大降低了操作工的勞動強度，雖然合并了崗位，但是并未增加崗位負擔，反而比起以前輕松。且工藝管理比之前更加直接和有效，同時在節能降耗、穩定生產方面有了顯著的提升。下圖為現在的崗位布置圖。

4.2、堆取料機無人值守

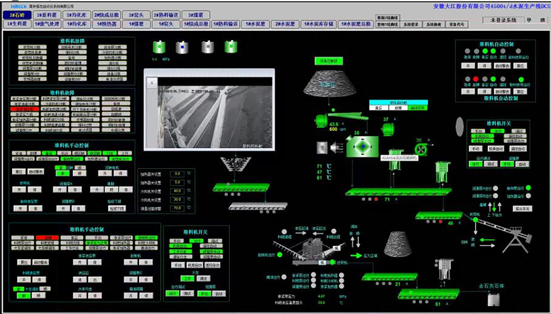

由原現場操作，通過無線通訊方式，所有信號直接入中控，配合視頻監控，實現現場無人值守。下圖為中控堆取料機監控畫面。

4.3、DCS操作畫面整合

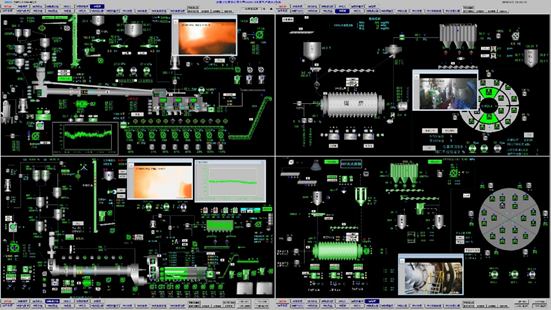

   將原有分散在多臺顯示器上的畫面整合在一塊4K分辨率的顯示器上，提高了對整個工藝生產流程的掌控能力。同時采用軟件技術，將現場的視頻畫面嵌入DCS系統操作畫面，這樣操作工的注意力更集中，操作也更簡便。下圖為窯看火工操作畫面。

4.4、網絡系統

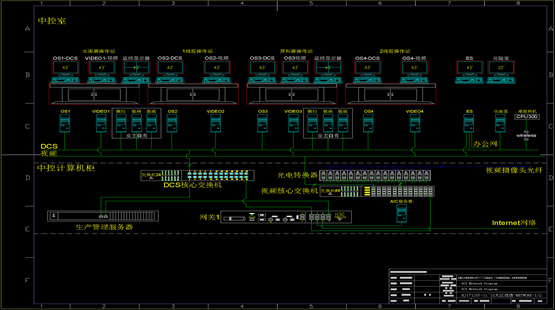

   將控制網絡、視頻監控網絡、辦公網絡融為一體，通過防火墻隔離，既保證數據互聯又保證網絡安全。下圖網絡示意圖。

4.5、視頻系統

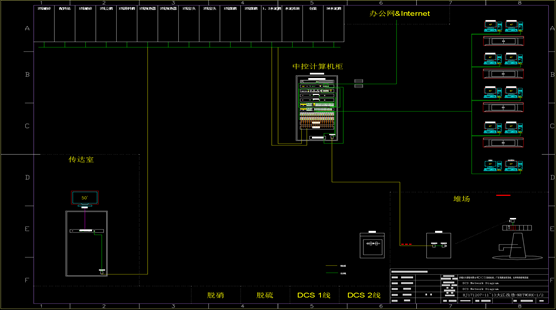

全廠增加136個攝像頭，實現了生產、安保視頻全覆蓋，重點設備、區域使用了可變焦攝像頭。這樣中控操作人員可以結合數據報警及現場畫面及早發現現場設備故障。安防監控位置設在傳達室，通過網絡，相關人員可在任何有權限的計算機上，看到所需的視頻監控。下圖為視頻網絡分布圖。

4.6、AIC智能控制系統

4.6.1、分解爐溫度智能控制模塊

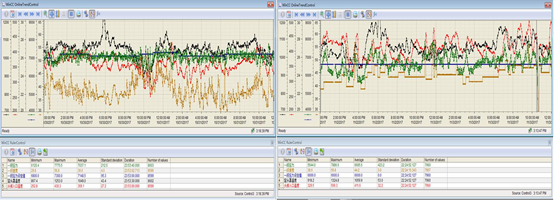

藍色曲線為分解爐出口溫度，紅色為噴煤

             對比結果：自控比手控目標溫度標準偏差降低42.9%，節煤比例1.4% ,投運率100%。

                對分解爐溫度進行控制，保證窯尾分解率，穩定窯況，節能減排。

4.6.2、篦冷機智能控制模塊

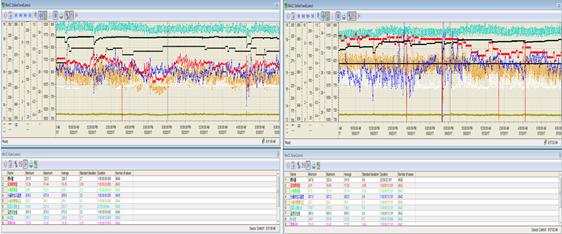

綠色是以段篦床壓力，棕色為一段篦床速度，黑色為窯頭罩溫度

               數據統計的結果對比，一段篦床壓力波動減小40%，窯頭罩溫度波動減小19%。

4.6.2、脫銷智能控制模塊

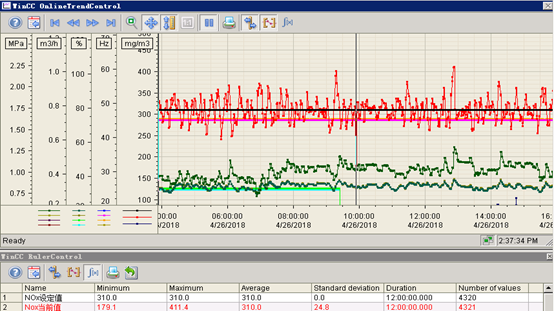

紅色為NOx曲線，深綠色為氨水泵轉速

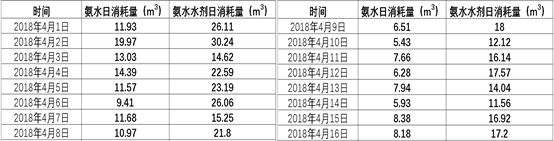

下圖是投運前后的現場記錄值

                手動操作時氨水消耗量                    AIC系統投入時氨水消耗量

五、結論綜述

1、明顯改善了整個系統用風和窯況的穩定性，提高了熟料質量和水泥質量。

2、在保障以及優化現場工況的同時，降低了現場煤耗、氨水用量以及電耗。

3、大幅降低了中控的操作強度，減少了相關工藝事故發生率，提高了設備運轉率。

4、本次升級全過程是在生產過程中完成，并沒有因升級而停機。
